كيفية التعرف بدقة على نماذج محامل الكرات ذات الأخدود العميق المصنوعة من الفولاذ المقاوم للصدأ باستخدام الفرجار الورني؟

في الصيانة الروتينية والإصلاح الميكانيكي للمعدات الصناعية، يعد تحديد المحامل واستبدالها بدقة خطوة حاسمة في ضمان التشغيل المستقر. بسبب التآكل لفترات طويلة أو التلوث بالزيوت والشحوم، تظهر علامات محفورة بالليزر على أسطح الكثيرين الفولاذ المقاوم للصدأ الكرات الأخدود العميق قد تصبح غير مقروءة. وبالتالي، تحديد نموذج التحمل الدقيق من خلال القياس المادي أصبحت مهارة أساسية للمهندسين.

ستوفر هذه المقالة دليلاً مفصلاً حول كيفية التعرف بسرعة ودقة على نموذج محمل كروي ذو أخدود عميق من الفولاذ المقاوم للصدأ - باستخدام ليس أكثر من الفرجار - عن طريق قياس حجمه القطر الداخلي، القطر الخارجي، والعرض .

أدوات القياس والمعلمات الأساسية

لتحديد نموذج المحمل بدقة، يجب علينا أولاً إعداد نموذج عالي الدقة الفرجار الورنية . أثناء عملية القياس، نحتاج إلى الحصول على نقاط البيانات الرئيسية الثلاث التالية:

1. القطر الداخلي (د): يحدد حجم العمود الذي يتزاوج به المحمل، وهو أيضًا المعلمة الأكثر أهمية لاشتقاق لاحقة رقم طراز المحمل.

2. القطر الخارجي (د): يحدد حجم تتحمل تصاعد تتحمل.

3. العرض/السمك (ب): البعد المحوري للتحمل.

في اصطلاحات تسمية محامل الكريات ذات الأخدود العميق المصنوعة من الفولاذ المقاوم للصدأ (على سبيل المثال، S6004-ZZ)، تشير البادئة "S" إلى مادة الفولاذ المقاوم للصدأ، بينما تشير اللاحقة "ZZ" إلى الدروع المعدنية ذات الوجهين. ومع ذلك، فإن الأرقام المتداخلة (مثل 6004) تحمل مفتاح أبعاد المحمل.

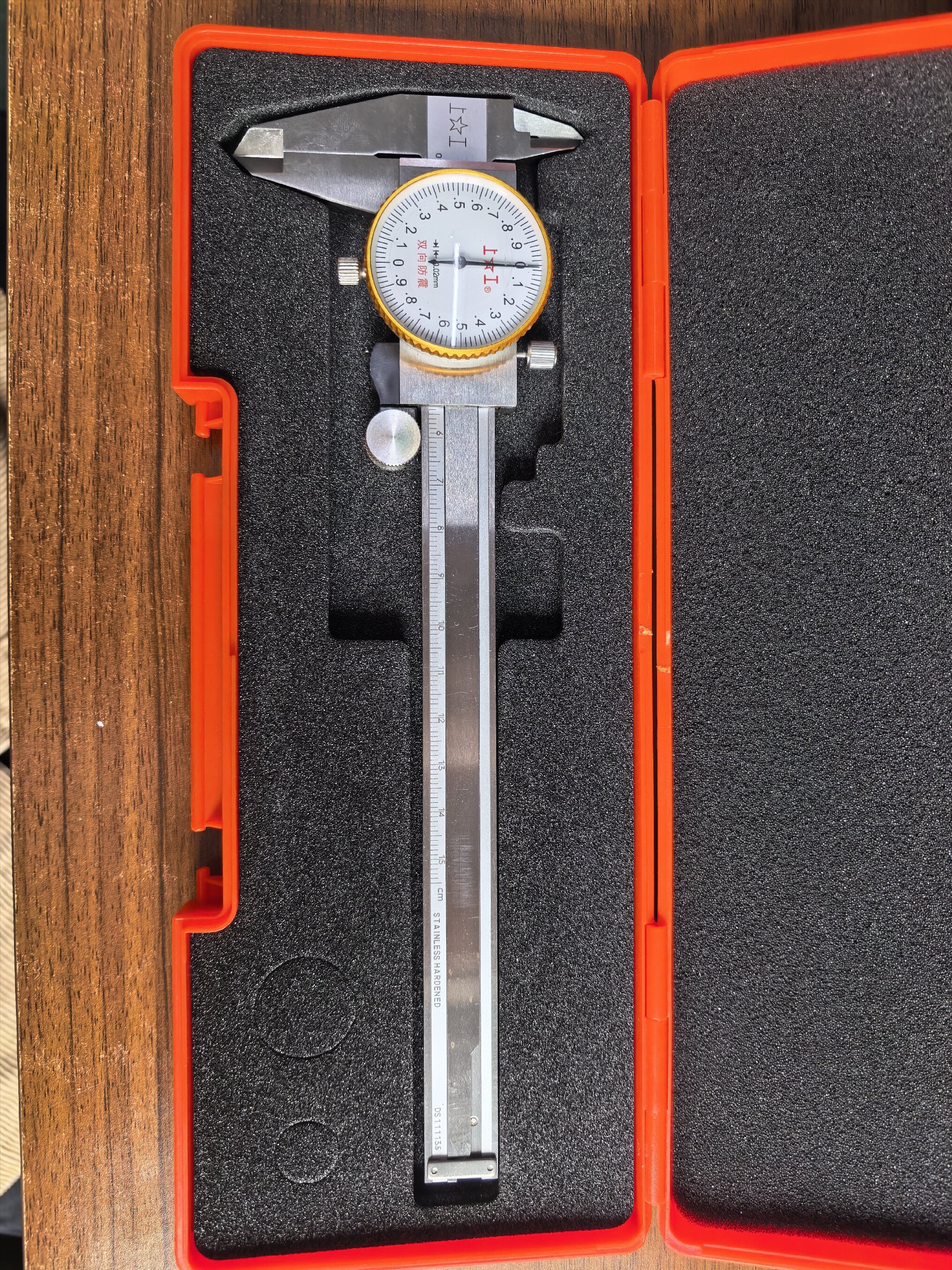

فيرنييه الفرجار

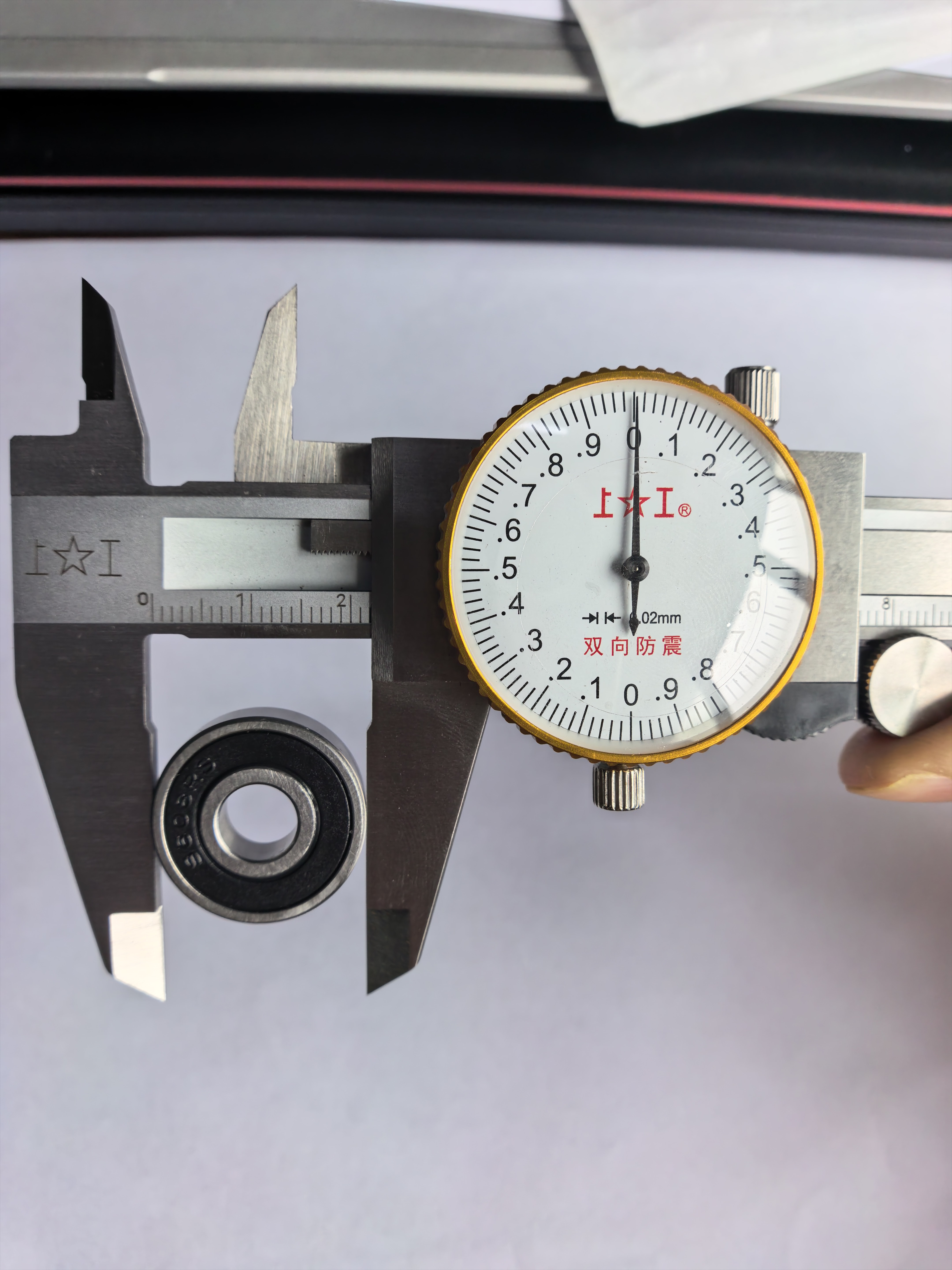

قياس القطر الداخلي

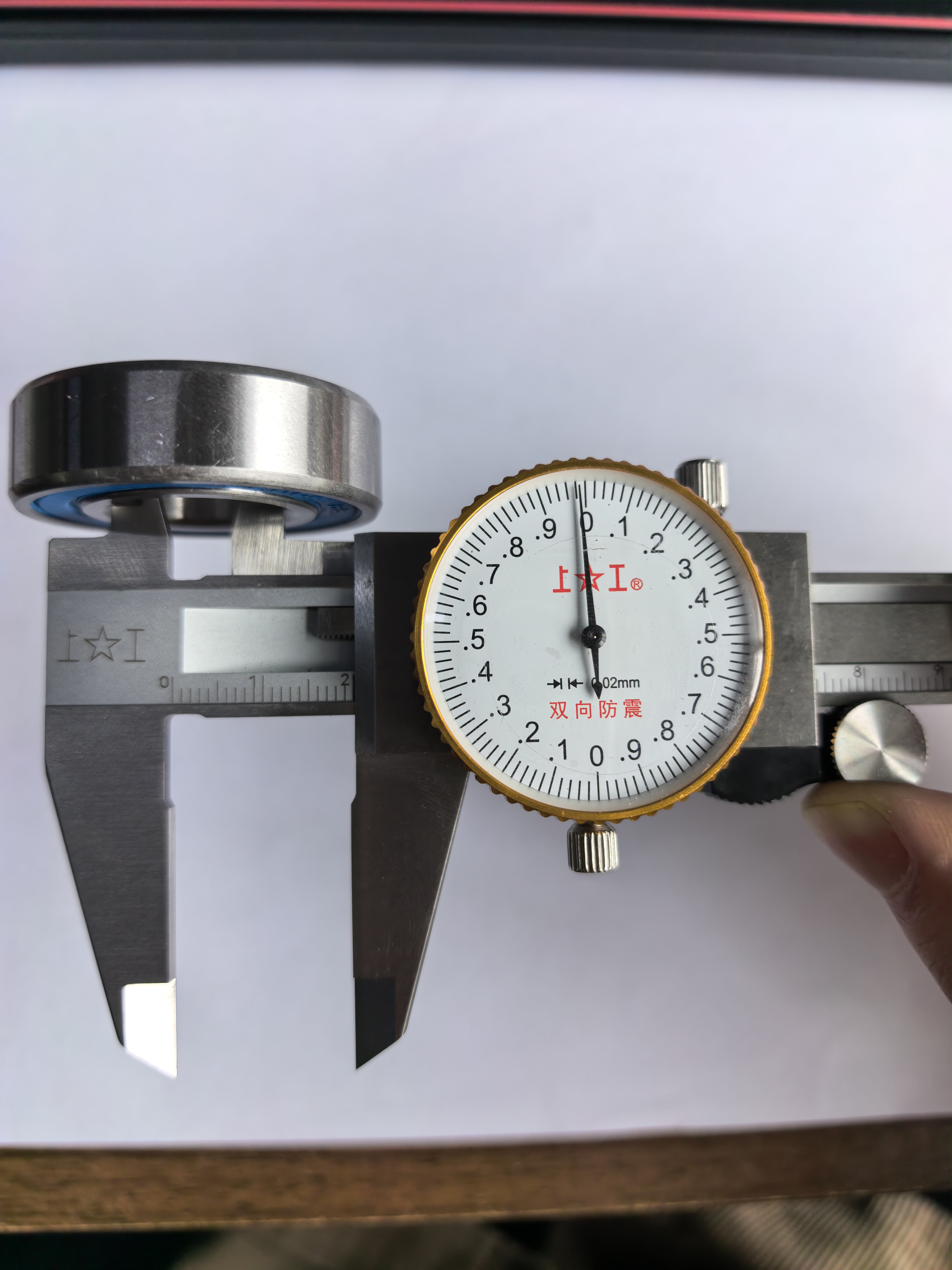

قياس القطر الخارجي

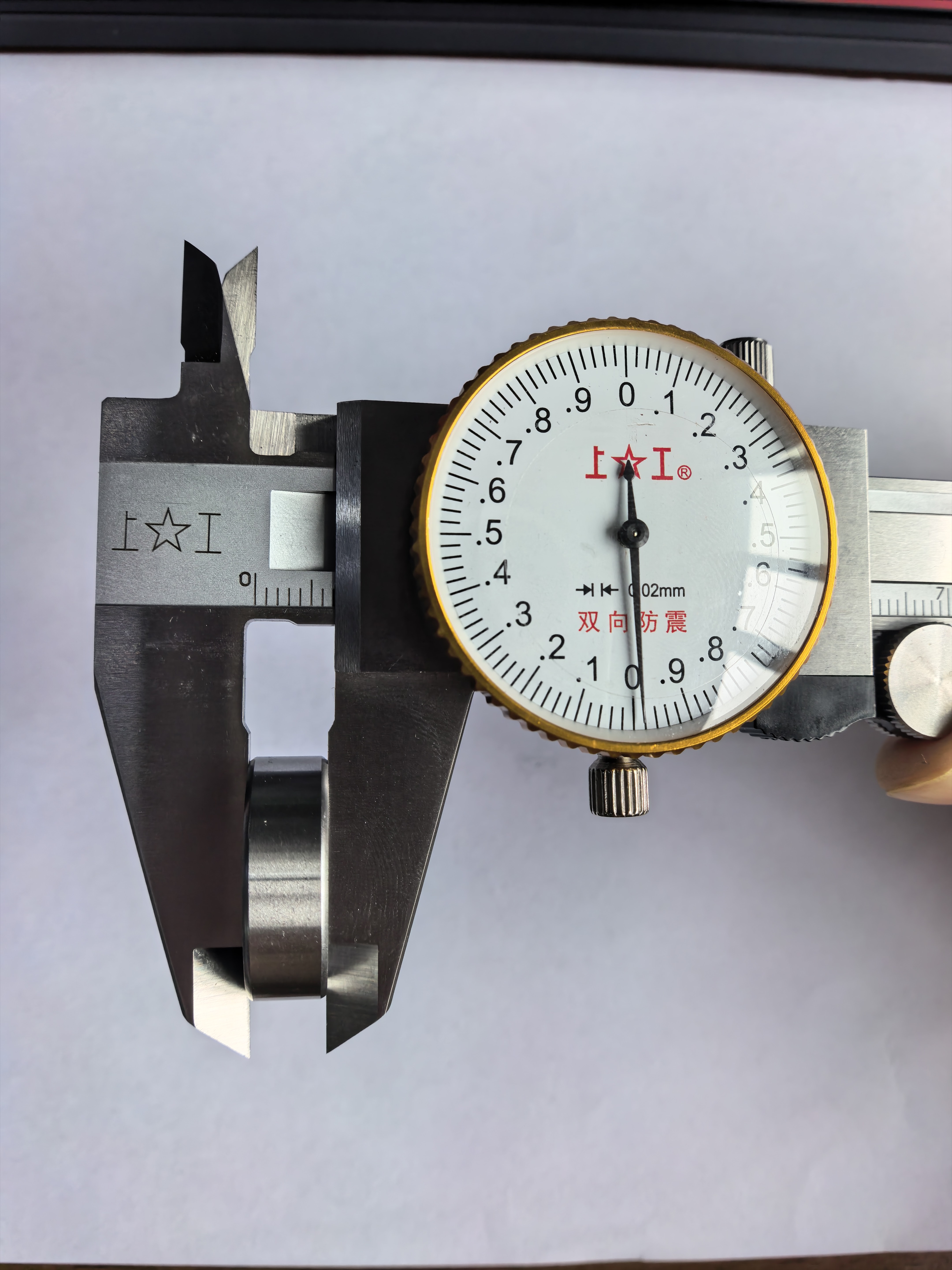

قياس العرض/السمك

طرق التعرف على محامل النماذج المكونة من 4 أرقام

بالنسبة للمحامل الكروية ذات الأخدود العميق المحددة برمز مكون من أربعة أرقام (على سبيل المثال، سلسلة S60xx، S62xx، وS63xx)، هناك توافق صارم بين القطر الداخلي والأرقام النهائية لرقم الطراز. نقوم بتصنيف هذه العلاقة إلى سيناريوهين: "الصيغة القياسية" و"اللاحقات الخاصة".

الحالة القياسية: تنطبق على الموديلات ذات اللاحقة ≥ 04 (القطر الداخلي ≥ 20 مم)

عندما يكون القطر الداخلي للمحمل، كما تم قياسه باستخدام الفرجار الورنية، هو أكبر من أو يساوي 20 ملم ، يمكنك استخدام صيغة "القسمة على 5" الكلاسيكية:

الصيغة الأساسية: القطر الداخلي المُقاس للمحمل ÷ 5 = آخر رقمين من رقم الطراز

تحليل الحالة: S6004-ZZ — إذا قمت بقياس القطر الداخلي لمحمل من الفولاذ المقاوم للصدأ باستخدام الفرجار ووجدته كذلك 20 ملم ، يمكنك تطبيق الصيغة التالية: 20 ÷ 5 = 4 (ينتج اللاحقة "04"). التقييم الأولي: اللاحقة لهذا النموذج المحمل هي 04. بعد ذلك، من خلال أخذ قياسات إضافية للقطر الخارجي للمحمل (42 مم) والعرض (12 مم) والرجوع إليها باستخدام مخطط حجم المحمل القياسي، يمكنك تحديد رقم الطراز الكامل للمحمل بشكل قاطع كما هو موضح في الصورة. S6004-ZZ .

حالة خاصة: تنطبق على الموديلات ذات الأرقام الخلفية 00 و01 و02 و03

يرجى ملاحظة أن قاعدة تقسيم القطر الداخلي على 5 لا تنطبق على المحامل ذات رموز لاحقة تتراوح من 00 إلى 03. تشكل هذه الأنواع الأربعة المحددة من المحامل استثناءات ضمن المعايير الدولية؛ وأبعاد قطرها الداخلي هي قيم ثابتة يجب على المهندسين حفظها. القيم المقابلة المحددة هي كما يلي:

اللاحقة 00: القطر الداخلي ثابت عند 10 ملم (على سبيل المثال، S6000)

لاحقة 01: القطر الداخلي ثابت عند 12 ملم (على سبيل المثال، S6001)

اللاحقة 02: القطر الداخلي ثابت عند 15 ملم (على سبيل المثال، S6002)

اللاحقة 03: القطر الداخلي ثابت عند 17 ملم (على سبيل المثال، S6003)

إذا كان القطر الداخلي المُقاس باستخدام الفرجار الورني يتوافق مع إحدى القيم الأربع المذكورة أعلاه، فيرجى مطابقته مباشرةً مع اللاحقة المقابلة؛ لا تستخدم طريقة القسمة على 5.

طرق التعرف على محامل النماذج المكونة من 3 أرقام (المحامل المصغرة/الصغيرة)

بالنسبة للمحامل الكروية ذات الأخدود العميق المصغرة أو الصغيرة المصنوعة من الفولاذ المقاوم للصدأ، تتكون أرقام طرازاتها عادةً من ثلاثة أرقام (على سبيل المثال، S608، S626، وما إلى ذلك). تحديد هذا النوع من المحامل هو الأكثر وضوحًا؛ * *وبالمثل، لا يمكن تطبيق صيغة "القسمة على 5". **

القاعدة الأساسية: القطر الداخلي المقاس للمحمل = الرقم الأخير من رقم الموديل

تحليل الحالة: ** S608-ZZ ** — إذا كنت تستخدم الفرجار لقياس القطر الداخلي لمحمل صغير وتجده ** 8 ملم **، إذن - استنادًا إلى الاصطلاحات الخاصة بتعيينات المحامل المكونة من 3 أرقام - يتوافق القطر الداخلي مباشرةً مع لاحقة رقم الطراز. التقييم الأولي: لاحقة هذا الاتجاه هي ** 8 **. من خلال الجمع بين هذا وبين القطر الخارجي المُقاس (22 مم) والعرض (7 مم)، يمكن التأكد من أن النموذج هو المحمل المصغر المشترك ** S608-ZZ **.

ملخص وتوصيات الاختيار

باختصار، يمكن تلخيص خطوات تحديد نموذج محمل كروي ذو أخدود عميق من الفولاذ المقاوم للصدأ باستخدام الفرجار الورني على النحو التالي:

قياس القطر الداخلي وتحديد اللاحقة:

إذا كان القطر الداخلي المقاس رقمًا مكونًا من رقم واحد (على سبيل المثال، 8 مم)، فإنه يتوافق مع الأرقام النهائية لرقم نموذج مكون من 3 أرقام (على سبيل المثال، 608).

إذا كان القطر الداخلي المقاس 10، 12، 15، أو 17 ملم، فإنه يتوافق مع اللواحق الخاصة المكونة من 4 أرقام 00، 01، 02، و03، على التوالي.

إذا كان القطر الداخلي المقاس ≥ 20 مم، فاستخدم الصيغة ** القطر الداخلي ÷ 5 = اللاحقة ** (على سبيل المثال، 20 ÷ 5 = 04).

قم بقياس القطر الخارجي والعرض لتحديد السلسلة:

قد تنتمي المحامل التي لها نفس القطر الداخلي إلى سلاسل مختلفة - تتميز بأقطار وعروض خارجية مختلفة - بسبب الاختلافات في قدرة حمل الحمولة (على سبيل المثال، S6004، S6204، S6304، وما إلى ذلك). ولذلك، يجب تحديد النموذج المحدد بشكل نهائي من خلال الإسناد الترافقي لكل من القطر الخارجي والعرض.

من خلال إتقان تقنيات القياس والحساب المذكورة أعلاه، يمكنك بسهولة التعرف على الهوية الحقيقية للمحمل - حتى لو كان "عاديًا" يفتقر إلى التغليف أو العلامات - وبالتالي تجنب المواقف المحرجة أثناء صيانة المعدات التي تنشأ عن شراء الطراز الخاطئ أو عدم القدرة على تجميع الأجزاء بشكل صحيح.
